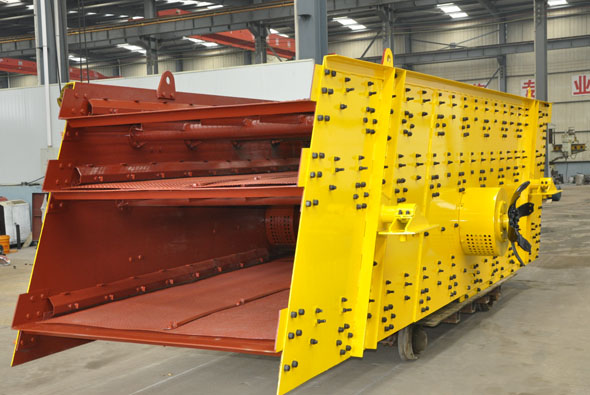

電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。
| 型號 | 篩面規格 | 篩網層數 | 篩孔尺寸 | 最大進料尺寸 (mm) | 處理能力（t/h） | 雙振幅 (mm) | 電動機型號 | 電機功率 | 總重量 | 外形尺寸 長×寬×高 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| 2YK1237 | 1200×3700 | 2 | 3-50 | 200 | 10-80 | 6-8 | Y160M-4 | 7.5 | 3.6 | 4600×1900×1200 |
| 3YK1237 | 1200×3700 | 3 | 3-50 | 200 | 10-80 | 8 | Y160M-4 | 7.5 | 3.9 | 4730×1900×1650 |
| 4YK1237 | 1200×3700 | 4 | 3-50 | 200 | 10-80 | 8 | Y160M-4 | 11 | 4.5 | 4900×1900×2150 |
| 2YK1548 | 1500×4800 | 2 | 3-100 | 300 | 22-160 | 8 | Y160L-4 | 15 | 4.6 | 5720×2260×1200 |
| 3YK1548 | 1500×4800 | 3 | 3-100 | 300 | 22-160 | 8 | Y160L-4 | 15 | 5.1 | 5900×2260×1650 |
| 4YK1548 | 1500×4800 | 4 | 3-100 | 300 | 22-160 | 8 | Y160L-4 | 18.5 | 5.6 | 6050×2260×2100 |
| 2YK1848 | 1800×4800 | 2 | 3-100 | 300 | 32-276 | 8 | Y180M-4 | 18.5 | 5.35 | 5720×2560×1200 |
| 3YK1848 | 1800×4800 | 3 | 3-100 | 300 | 32-276 | 8 | Y180M-4 | 18.5 | 6 | 5900×2560×1650 |
| 4YK1848 | 1800×4800 | 4 | 3-100 | 300 | 32-276 | 8 | Y180M-4 | 22 | 6.65 | 6050×2560×2100 |
| 2YK1860 | 1800×6000 | 2 | 3-100 | 300 | 65-586 | 8 | Y180M-4 | 22 | 6 | 6920×2560×1200 |
| 3YK1860 | 1800×6000 | 3 | 3-100 | 300 | 65-586 | 8 | Y180M-4 | 22 | 6.6 | 7100×2560×1650 |
| 4YK1860 | 1800×6000 | 4 | 3-100 | 300 | 65-586 | 8 | Y180M-4 | 30 | 7.2 | 7250×2560×2110 |
| 2YK2160 | 2100×6000 | 2 | 3-100 | 300 | 81-720 | 8 | Y200L-4 | 30 | 10.1 | 7020×3090×1320 |
| 3YK2160 | 2100×6000 | 3 | 3-100 | 300 | 81-720 | 8 | Y200L-4 | 30 | 11.3 | 7160×3090×1780 |
| 4YK2160 | 2100×6000 | 4 | 3-100 | 300 | 81-720 | 8 | Y200L-4 | 37 | 12.5 | 7320×3090×2230 |
| 2YK2460 | 2400×6000 | 2 | 3-150 | 300 | 90-810 | 8 | Y225S-4 | 30 | 11.6 | 7000×3390×1320 |
| 3YK2460 | 2400×6000 | 3 | 3-150 | 300 | 90-810 | 8 | Y225S-4 | 37 | 12.8 | 7160×3390×1780 |
| 4YK2460 | 2400×6000 | 4 | 3-150 | 300 | 90-810 | 8 | Y225S-4 | 37 | 14 | 7020×3390×1320 |
| 2YK2870 | 2800×6500 | 2 | 3-200 | 300 | 150-1000 | 8 | Y225S-4 | 37 | 13 | 7190×3630×1550 |
| 3YK2870 | 2800×6500 | 3 | 3-200 | 300 | 150-1000 | 8 | Y225S-4 | 37 | 14.5 | 7340×3630×2050 |
| 4YK2870 | 2800×6500 | 4 | 3-200 | 300 | 150-1000 | 8 | Y225M-4 | 45 | 15.8 | 7513×3630×2550 |
| 2YK3073 | 3000×7300 | 2 | 3-200 | 300 | 180-1000 | 8 | Y200L-4 | 30×2 | 24 | 7320×4628×4750 |
| 3YK3073 | 3000×7300 | 3 | 3-200 | 300 | 180-1000 | 8 | Y200L-4 | 30×2 | 25 | 7320×4628×5250 |
| 4YK3073 | 3000×7300 | 4 | 3-200 | 300 | 180-1000 | 8 | Y200L-4 | 30×2 | 26 | 7320×4628×5750 |
